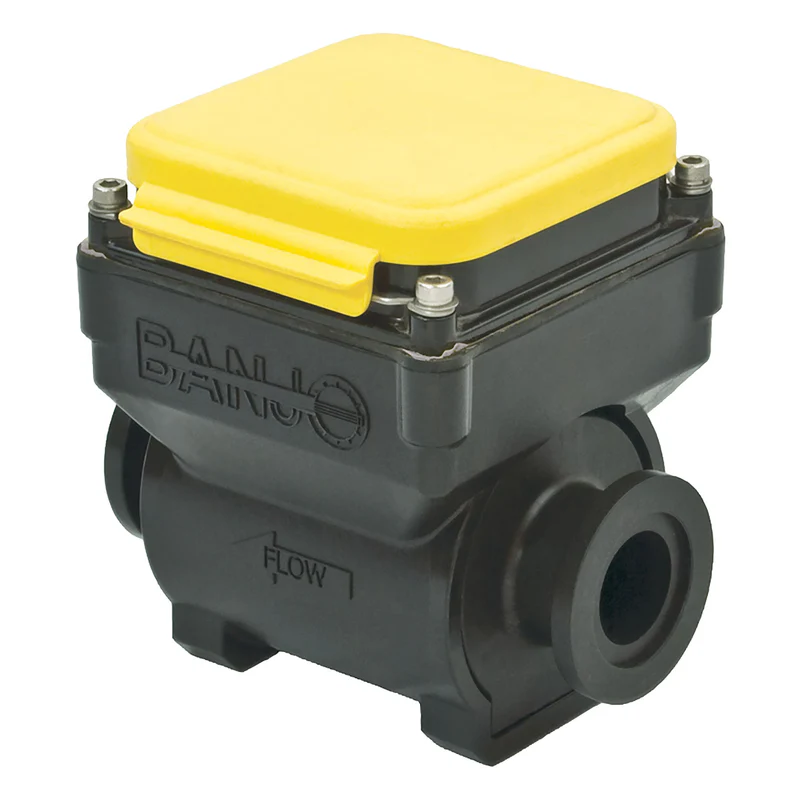

Fluxômetro AB Total FLANGE 1" 10-30 - BANJO

Especificações Técnicas – Medidor de Vazão BANJO 1” Full Port

Tamanho do Tubo: 1" Full Port
Conexões: Flange Clamps / Rosca NPT
Pressão Máxima de Trabalho: 150 PSI (10,3 bar) a 70°F
Faixa de Temperatura de Operação: 10° a 130°F (-12° a 54°C)
Precisão: ±1% da leitura (entre 100% e 10% da escala total) / ±3% (entre 10% e ponto de corte)
Faixa de Vazão: 2,3 GPM (8,7 L/min) mínimo – 110 GPM (416,4 L/min) máximo
Material do Corpo: Polipropileno com fibra de vidro
Eletrodos: Aço inoxidável 316
Carcaça Eletrônica: Alumínio fundido e pintado com revestimento em pó
Tampa do Display: Polietileno
Display: Digital, 6 dígitos, exibição em galões/minuto (GPM) ou litros/minuto (L/min)
Alimentação: 6 pilhas AA alcalinas substituíveis
– Duração: 1 ano em uso / 3 anos fora de uso
Alimentação Externa (opcional): 10–30 VDC @ 60 mA máx. (15 mA médio)
Saída de Pulso: Coletor aberto (current sinking), opto-isolado, até 32 VDC / 10 mA
– 1 pulso por unidade, largura de 10 ms (depende da unidade selecionada)
– Frequência: 3–150 Hz
– Taxa padrão: 80 pulsos/unidade, largura de 1,1 ms
Detecção de Tubo Vazio: Baseada em condutividade (hardware/software)
Condutividade mínima do líquido: >20 µS
Grau de Proteção Ambiental: NEMA 4X
Faixa de Temperatura de Armazenamento: -40° a 176°F (-40° a 80°C)
Conexão Elétrica: Conector macho circular de 5 pinos (compatível com cabo padrão de 6 m)
